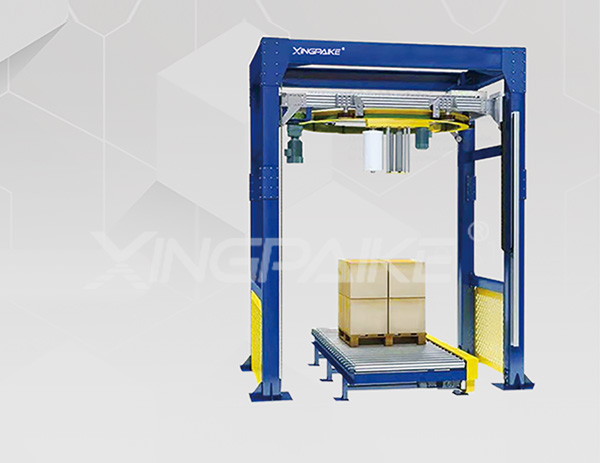

高速圓環纏繞包裝機是一種高效、智能化的包裝設備，廣泛應用于食品、化妝品、醫藥等行業。該機器采用先進的圓環纏繞技術，能夠將產品包裝緊密、穩定地固定在一起，從而達到保護產品、美觀展示的效果。

該包裝機采用自動化控制系統，實現了快速、精準的包裝過程。只需要設定好包裝尺寸和數量，機器就能自動完成包裝工作。整個包裝過程無需人工干預，大大提高了包裝效率，降低了人力成本。

該機器具有多種包裝模式，可以通體包裝物品也可局部包裝產品，可以在貨物任意高度完成上斷膜。

內容/SUBJECT:

產品名稱：

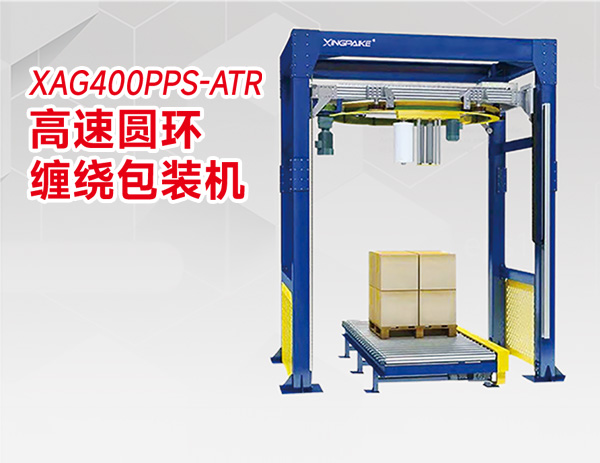

?XAG400PPS-ATR環式纏繞包裝機（加氣動自動上斷膜裝置）：

二、主要技術參數/性能:

1、基本參數：

裹包尺寸： ??????????800-1200mm *800-1200mm

包裝高度： ???????????1800mm(max)

包裝速度： ???????????60-80托/小時

懸臂轉速： ???????????35-65轉/分

整機重量： ???????????約3500kg（主機）

2、圓環驅動部件（1套）：

2.1、 ?電機變頻調速并帶制動；

2.2、 ?懸臂減速機：SEW?

????????2.3、 圓環功率：P=3KW ???N=37rpm ?

2.4、 圓環驅動轉速： ??n=10-35rpm（變頻調速、帶制動）

??2.5、 圓環帶導向裝置。

3、膜架升降部件(1套)：

3.1、膜架升降采用鏈條傳動，平穩可靠性高。

3.2、膜架升降驅動減速機型號：渦輪渦桿減速機

3.3、電機功率： ???????3kw

3.4、升降減速機： ?????P=3KW ??N=14rpm ??

4 、機架部件(1套)：

4.1、機架為龍門式四柱方管鋼結構；

4.2、機架上部裝有傳動機構；

4.3、圓環部件通過直線導軌滑塊固定在搖臂架上；

4.4、導電機構為滑觸線供電。??????

5、 膜架部件(1套)：

5.1、膜架上安裝光電開關，自動檢測貨物的高度。

5.2、 交流變頻驅動系統

5.3、電機功率：0.55KW

5.4、膜架拉伸比為1：3，送膜速度可調；

5.5、膜架隨動機構，分散式膜架預拉伸機構；

5.6、膜架送膜擺臂回轉，接近開關控制送膜電機的啟停達到送膜的隨動；

5.7、傳動機構: ??同步帶傳動。

?6、上、斷膜裝置（1套）：

????????6.1 ?纏繞完成后，自動將薄膜切斷并夾住膜頭，并粘住膜頭；

6.2 ?纏繞時可以任意設定包裝位置。

6.3工作電壓：380V AC/3相5線/50Hz

?????????????耗氣量：1000ml/min

?????????????氣動工作壓力：0.5~0.6MPa

?

三、安全連鎖機構：

1 、圓環啟動和輸送線連鎖；

2、 外部護網安全防護原理：

四、包裝材料：

LLDPE 拉伸纏繞膜 ??

厚 ??度： ???????17~35μm ????

??幅 ??寬： ???????300mm—500mm

膜卷內心： ??????76.2mm ???

膜卷最大外徑： ??260mm

五、控制系統：

1、PLC可編程控制，纏繞層數及次數可設置； ????????????

2、光電開關，自動感測貨物的高度 ； ?????????????????????

3、膜架驅動為鏈條傳動，定位精確；

4、薄膜系統:

4.1、膜架動力預拉伸機構，預拉伸可達200%，護網開門保護，保證機器不能運動，保護工人安全；

4.2、膜架上升、下降速度分別可調，送膜速度可調。

5、本機器設有自動和手動轉換功能，更好的保證了包裝系統的運行。
